Pengenalan Kalkulasi Desain Propeller Kapal

Industri maritim sangat bergantung pada efisiensi sistem propulsi, di mana propeller kapal menjadi komponen utama yang menentukan kemampuan dorong, stabilitas, hingga konsumsi bahan bakar. Kinerja propeller yang optimal tidak hanya berdampak pada kecepatan kapal, tetapi juga berpengaruh langsung terhadap efisiensi operasional dan biaya dalam jangka panjang.

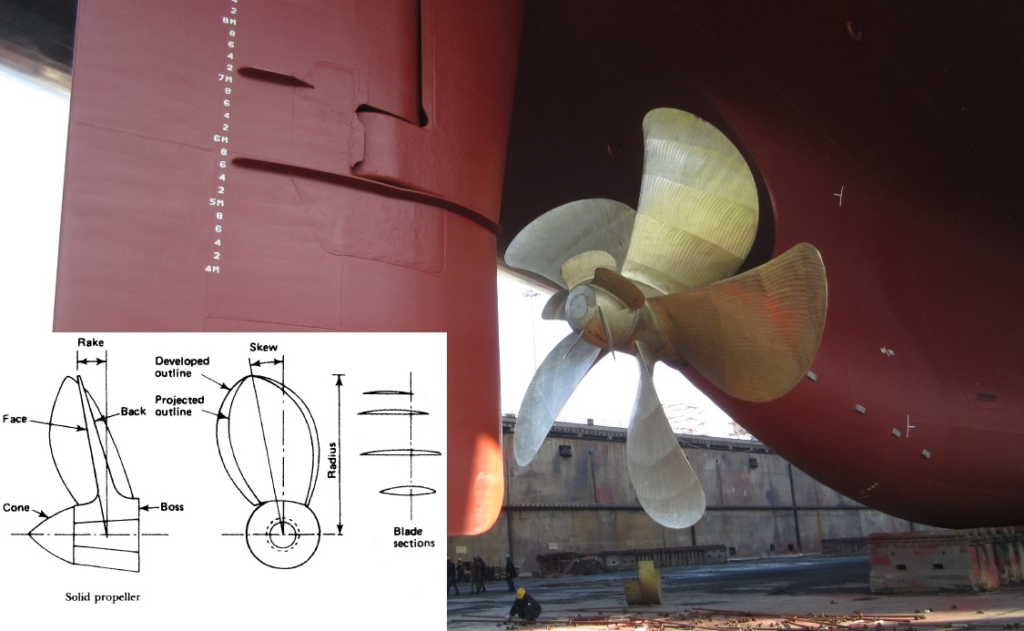

Sumber: Ilmu Kapal dan Logistik

Oleh karena itu, pemahaman terhadap aspek teknis seperti geometri sudu, sudut skew, distribusi gaya hidrodinamika, hingga perhitungan ketebalan minimum menjadi sangat penting dalam proses desain. Dengan pendekatan yang tepat, propeller tidak hanya mampu menghasilkan dorongan maksimal, tetapi juga meminimalkan risiko kavitasi, getaran, serta kerusakan struktural pada sistem propulsi kapal.

Definisi Propeller Kapal

Propeller kapal adalah baling-baling yang berfungsi menghasilkan gaya dorong untuk menggerakkan kapal di air. Komponen ini bekerja dengan mendorong massa air ke belakang sehingga kapal terdorong maju sesuai hukum aksi–reaksi.

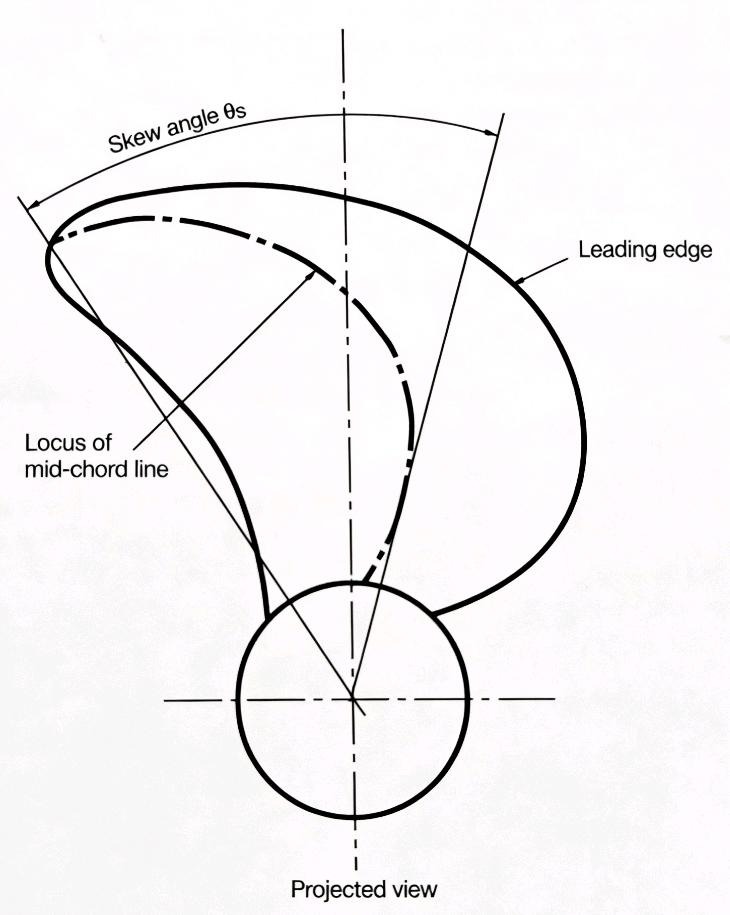

Berdasarkan gambar teknik propeller yang menampilkan definisi sudut skew (θₛ), berikut adalah aspek-aspek penting yang perlu diulas untuk perhitungan dan desain propeller kapal :

1. Sudut  Skew (Skew Angle, θₛ)

Sudut Skew adalah sudut antara garis referensi radial dan garis yang menghubungkan titik tengah akor (mid-chord line) pada setiap penampang sudu, dilihat dari pandangan proyeksi.

Fungsi Sudut Skew dalam desain untuk mengurangi getaran dan tekanan dinamis akibat interaksi dengan aliran air di buritan kapal, mempengaruhi distribusi gaya angkat (lift) dan hambatan (drag) sepanjang jari-jari sudu dan menentukan kinerja hidrodinamika, terutama pada kecepatan tinggi atau kapal dengan bentuk buritan yang kompleks.

2. Garis Tengah Akor (Locus of Mid-Chord Line)

Garis Tengah Akor menjadi acuan geometris untuk mengukur sudut skew, serta      menggambarkan bentuk lengkungan sudu secara keseluruhan.

Analisis: distribusi posisi garis ini menentukan profil sudu, yang berdampak pada efisiensi dorongan dan karakteristik aliran air di sekitar propeller.

3. Tepi Depan Sudu (Leading Edge)

Tepi Depan Sudu atau Leading Edge adalah bentuk dan posisi tepi depan berhubungan langsung dengan sudut skew, mempengaruhi pola pemisahan aliran, kavitasi, dan kehilangan energi hidrodinamika.

Tepi Depan Sudu (Leading Edge) diperlukan untuk menentukan kecepatan aliran masuk (inflow velocity) dan koefisien gaya hidrodinamika pada setiap penampang sudu.

4. Pandangan Proyeksi (Projected View)

Pandangan Proyeksi berfungsi untuk menyajikan geometri propeller dalam pandangan datar, memudahkan pengukuran parameter seperti sudut skew, lebar akor, dan distribusi jari-jari sudu.

Pandangan Proyeksi menjadi acuan untuk menghitung distribusi radial koefisien angkat, hambatan, dan pitch hidrodinamika (seperti yang disebutkan dalam teks di bawah gambar).

Distribusi Radial Parameter Hidrodinamika

Berdasarkan teks pada gambar, ulasan juga mencakup:

– Koefisien angkat (Cₗ) dan hambatan (Cᵈ): variasi nilai ini dari pangkal ke ujung sudu menentukan efisiensi dorongan dan torsi yang dibutuhkan mesin.

– Kecepatan aliran masuk (inflow velocity): dipengaruhi oleh sudut skew dan bentuk sudu, mempengaruhi perhitungan gaya hidrodinamika.

– Pitch hidrodinamika: sudut kemiringan efektif sudu, yang dikoreksi berdasarkan sudut skew dan kondisi aliran air nyata.

Dampak pada Kavitasi dan Getaran

Sudut skew yang tepat dapat mengurangi risiko kavitasi (gelembung udara yang merusak sudu) dan menekan getaran mekanis yang dapat merusak struktur kapal. Dengan mengulas semua aspek di atas, desain propeller dapat dioptimalkan untuk mencapai efisiensi dorongan maksimal, umur pakai yang panjang, dan kenyamanan operasional kapal.

Rumus Perhitungan (Ketebalan Minimum Sudu Propeller)

Berikut pembahasan perhitungan ketebalan minimum sudu propeller sesuai standar desain:

Berlaku untuk propeller dengan sudut skew < 25°, dengan ketentuan posisi pengukuran : propeller tipe solid: di radius 25%, propeller tipe controllable pitch: di radius 35% dan posisi tambahan: di radius 60% (Tidak termasuk penambahan ketebalan akibat fillet/penguat sudut)

Terdapat bentuk- bentuk rumus yang dapat digunakan dalam desain geometri dan kontur propeller kapal (satuan mm atau konversi ke kgf/mm²) mengacu klasifikasi kapal yang digunakan.

Secara umum terdapat variabel pada rumus ketebalan minimum sudu propeller berkorelasi dengan variabel meliputi :

• panjang acuan  (sesuai posisi radius)
• faktor geometri: massa jenis material (g/cm³)
• tegangan izin material (N/mm² atau kgf/mm²)
• modulus muka efektif : nilai sederhana: 1,0 (aerofoil biasa) / 1,25 (aerofoil dengan trailing edge washback)
• faktor koreksi/geometri tambahan (sesuai standar acuan

Nilai  konstanta dalam rumusan perhitungan dapat disederhanakan menjadi 1,0 atau 1,25 tergantung bentuk penampang sudu (ada/tidaknya washback di tepi belakang).  Semua parameter material diacu ke tabel dan rule terkait dalam standar desain dari klasifikasi yang digunakan.

Material Propeller Kapal

Pengecoran untuk profile propeller dan sudunya harus sesuai dengan persyaratan peraturan tentang material. Beberapa material yang digunakan untuk propeller kapal seperti grey cast iron, spheroidal atau nodular graphite cast iron, carbon steel, chromium stainless steel, chromium-nickel austenitic stainless steel, duplex stainless steel, grade Cu 1 s/d 4 .  Material propeller itu memiliki ketentuan teknis untuk nilai  specified minimum tensile strength, density dan allowable stress baik dalam standar SI units atau konversi dalam metric units.

Proses fitting propeller dan propeller boss harus terpasang dengan pas pada kerucut poros propeller (the screw shaft cone of propeller). Bila pemasangan dengan memakai mur hidrolik dilakukan pendekatan proses shop test of keyless propeller dan final fitting of keyless propeller.

Sumber: Rules and Regulations for The Classification of Ships, Lloyd’s Register
